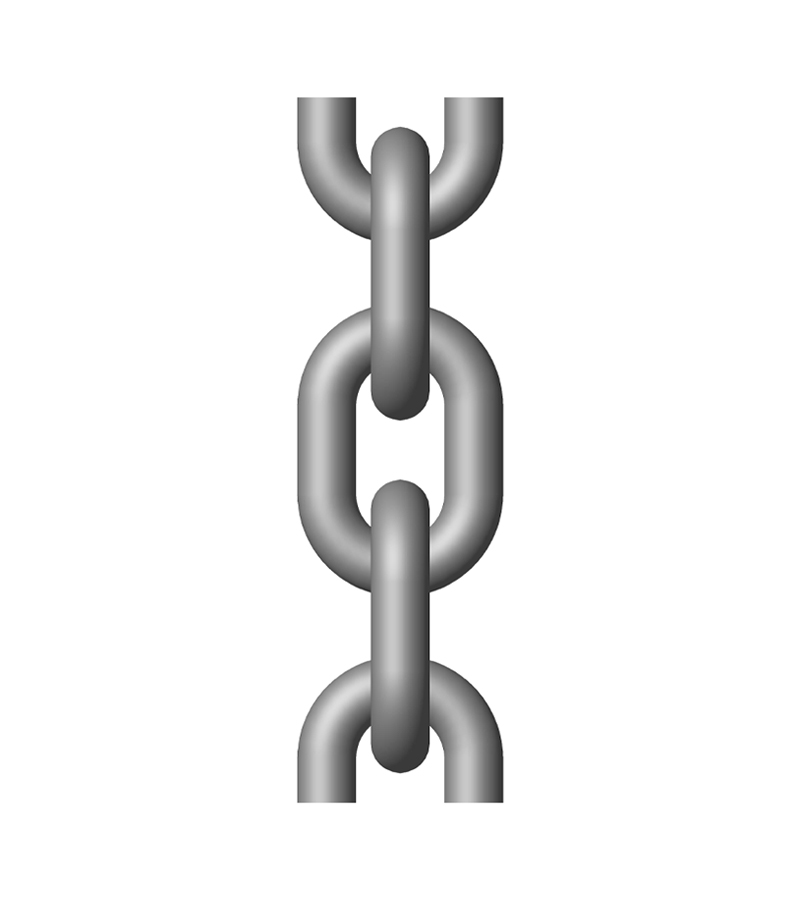

    • Catena per Paranchi

    Serie DAT

    Per paranchi a motore. Discreta resistenza all’usura. Disponibile nella finitura zinco crom.

    • Grado 8
    • Marcatura identificativa DAT
    • Prodotto conforme agli standard: EN 818-7 / JIS B 8812
    • Durezza superficiale: 500HV min. per Ø fino a 11 mm ; 450HV min. per Ø >11mm.
    • Profondità di cementazione: 3÷5% per Ø <8mm ; 2÷4% per Ø 8mm e maggiori.
    • Allungamento a rottura 10% minimo.
    • Temperatura di utilizzo: da -20°C a +200°C.
    Catene per paranchi
    Dimensioni     		dn P (Pitch) W (Width) Pitch on 11 links Weight
      mm mm W1 (min) mm W2 (max) mm p x11 mm kg/m approx
    3 9 3,6 10,2 99 0,2
    4 12 4,8 13,6 132 0,35
    4 12,1 4,8 13,6 133,1 0,35
    5 15 6,0 17 165 0,54
    5 15,1 6,3 17 166,1 0,54
    5 18,5 6,0 16,9 203,5 0,5
    5,6 15,8 6,8 18,8 173,8 0,7
    5,6 17 6,8 19 187 0,68
    5,6 17,1 7,0 18,9 188,1 0,68
    6 18 7,2 20,4 198 0,78
    6 18,5 7,2 20,2 203,5 0,8
    6,3 19 7,8 22 209 0,86
    6,3 19,1 7,9 21,4 210,1 0,86
    7 21 8,4 23,8 231 1,1
    7 22 8,4 23,6 242 1,1
    7,1 20,1 8,7 23,6 221,1 1,1
    7,1 21,2 8,9 24,0 233,2 1,1
    7,9 23 9 25,9 253 1,35
    8 24 9,6 27,2 264 1,4
    8 24,1 10 26,8 265,1 1,39
    8 24,2 10,1 27 266,2 1,39
    9 27 10,8 30,6 297 1,77
    9 27,2 11,3 30,4 299,2 1,76
    9,5 28,6 11,4 31,3 314,6 1,9
    10 28 12 34 308 2,24
    10 28,1 12,2 33,2 309,1 2,23
    10 30 12 34 330 2,17
    10 30,2 12,3 33,7 332,2 2,16
    11 31 13,2 37,4 341 2,7
    11 33 13,2 37,4 363 2,63
    11,1 33,3 13,1 36,4 366,3 2,65
    11,2 34 14 39 374 2,7
    12 36 14,4 40,8 396 3,1
    12,5 38 15,6 44 418 3,4
    12,7 36 14,7 41,4 396 3,55
    13 36 15,6 44,2 396 3,8
    13 39 15,6 44,2 429 3,7
    14 41 16,8 47,6 451 4,25
    14 42 16,8 47,6 462 4,3
    16 45 19,2 54,4 495 5,7
    16 48 19,2 54,4 528 5,6
    Ulteriori dimensioni disponibili su richiesta
    Serie DAT:
    Proprietà Meccaniche     		dn mm WLL (t) Proof Force (500N/mm2) kN min. Breaking Force (800N/mm2) kN min.
        M2/M3 (160N/mm2) M4 (140N/mm2)
    3 0,23 0,20 7 11,3
    4 0,4 0,35 12,6 20,1
    5 0,63 0,55 19,6 31,4
    5,6 0,8 0,7 25 40
    6 0,9 0,8 28,3 45,2
    6,3 1 0,9 31,5 50
    7 1,2 1 38,5 61,6
    7,1 1,3 1,1 40 63
    7,9 1,6 1,4 49 78
    8 1,6 1,4 50,3 80,4
    9 2 1,8 63,6 102
    9,5 2,3 2 71 113
    10 2,5 2,2 78,5 126
    11 3,1 2,7 95 152
    11,1 3,15 2,7 97 155
    11,2 3,2 2,8 100 160
    12 3,6 3,2 113 181
    12,5 4 3,5 125 200
    12,7 4,1 3,6 127 203
    13 4,2 3,7 133 212
    14 5 4,4 154 246
    16 6,3 5,6 201 322
